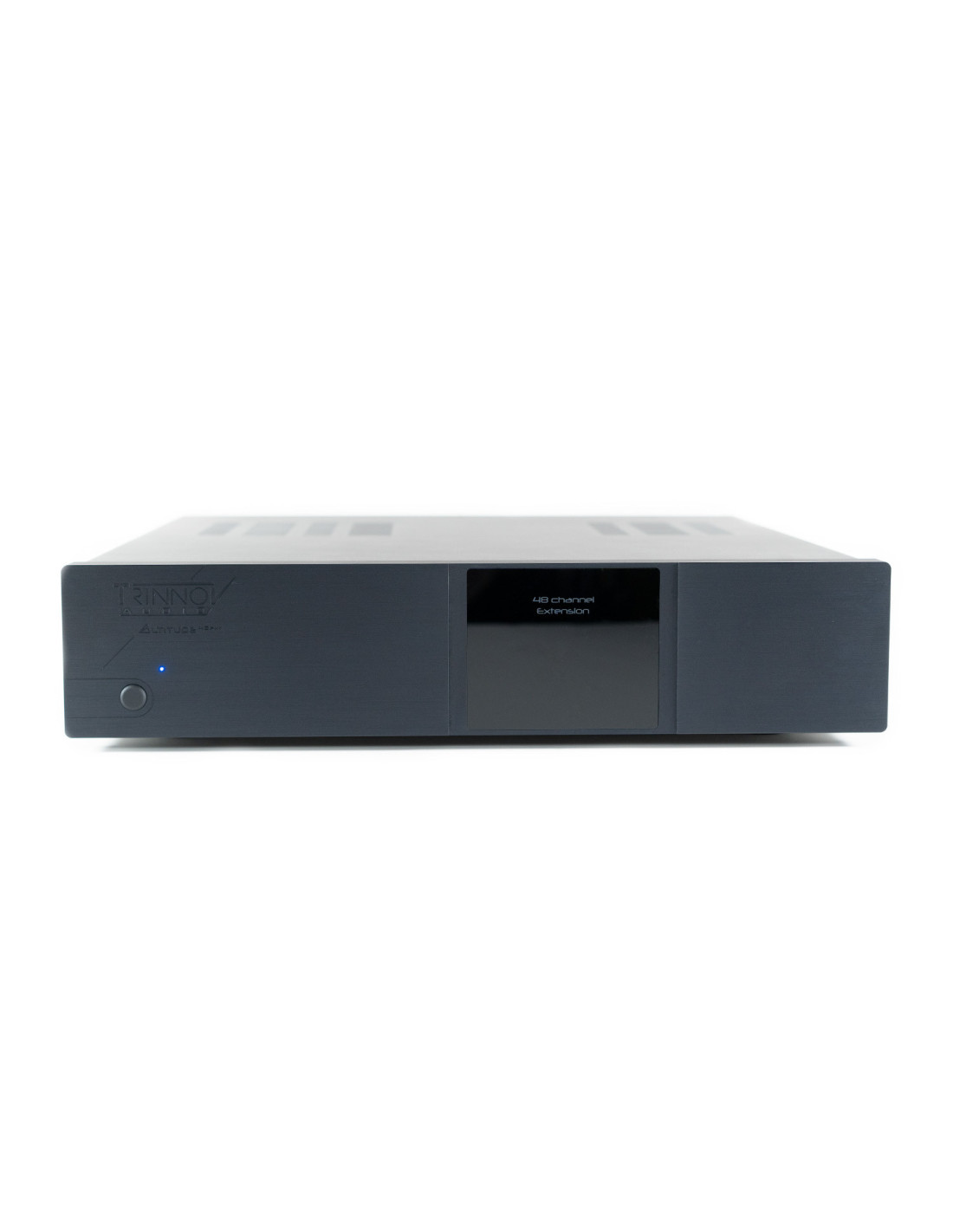

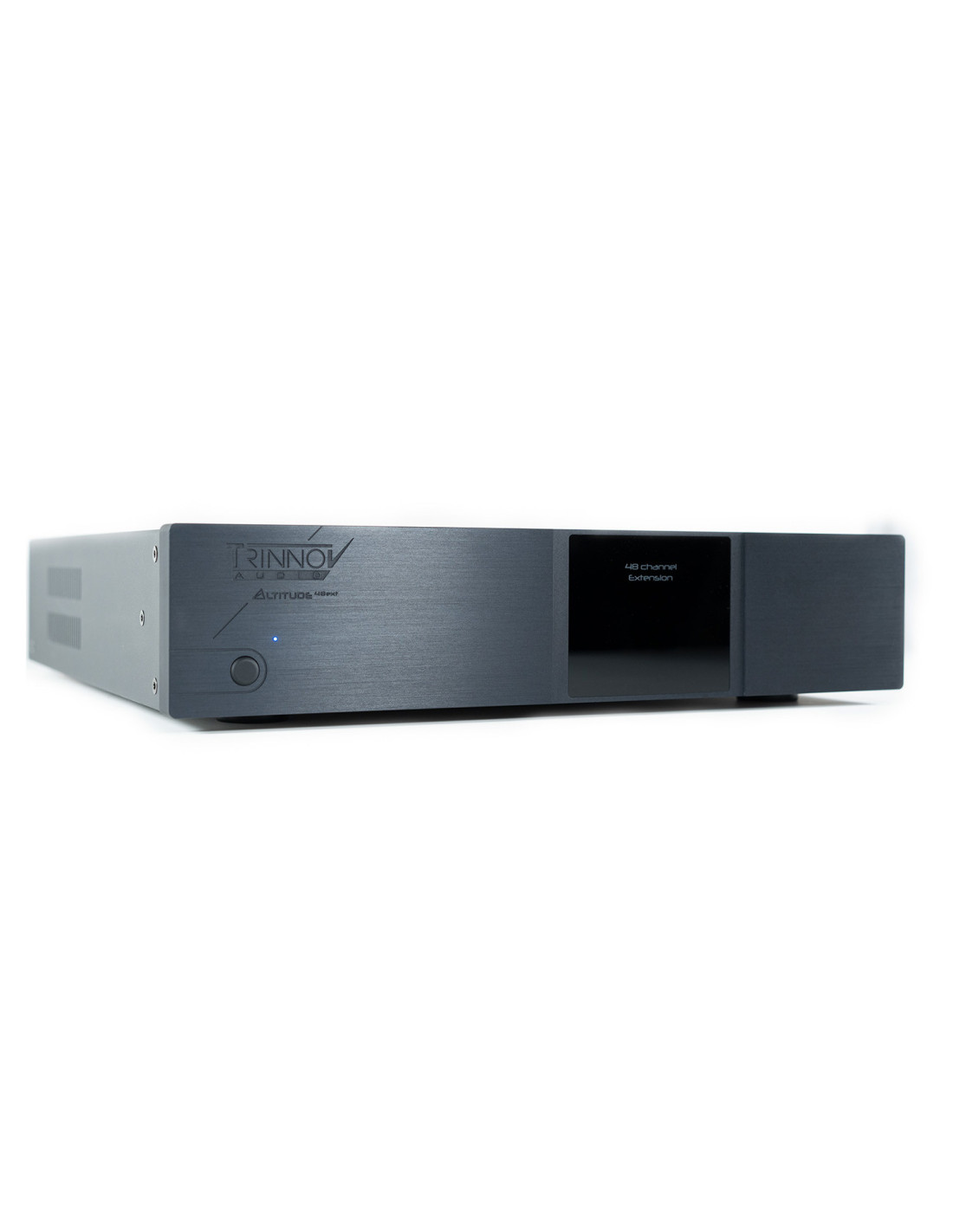

Trinnov Altitude48ext to zaawansowany procesor rozszerzający, zaprojektowany do współpracy z Trinnov Altitude32 w najbardziej rozbudowanych systemach kina domowego i prywatnych salach kinowych klasy referencyjnej. Urządzenie zwiększa możliwości przetwarzania i dystrybucji wielokanałowego sygnału audio, umożliwiając realizację instalacji wymagających znacznie większej liczby niezależnych wyjść niż oferuje pojedynczy procesor AV.
W odpowiednio skonfigurowanym systemie Altitude32 może udostępniać do 48 dyskretnych kanałów wyjściowych, wykorzystując równocześnie 32 kanały analogowe i 16 cyfrowych kanałów AES/EBU. Altitude48ext pozwala przekształcić cyfrowe sygnały wielokanałowe w sygnały analogowe oraz zapewnia dodatkowe 32 kanały przetwarzania, zwiększając łączną liczbę wyjść przetwarzania systemu do 64. Funkcjonalność wymaga kompatybilnej konfiguracji sprzętowej i odpowiedniego rozszerzenia Altitude32.
Altitude48ext został opracowany na bazie profesjonalnej platformy Trinnov Magnitude32. Zastosowana architektura umożliwia wykorzystanie zaawansowanych algorytmów cyfrowego przetwarzania sygnału oraz wysokiej jakości konwersji cyfrowo analogowej. Konstrukcja zapewnia spójność parametrów audio z procesorem Altitude32, co jest szczególnie istotne w instalacjach wykorzystujących wiele grup głośników oraz rozbudowane systemy aktywnego podziału pasma.
Jedną z najważniejszych funkcji urządzenia jest integracja z systemem Trinnov Optimizer. Altitude48ext zapewnia dodatkowe 32 kanały optymalizacji, umożliwiając precyzyjne dopasowanie charakterystyki odtwarzania poszczególnych wyjść do wymagań instalacji. System pozwala realizować zaawansowaną korekcję częstotliwościową, filtrowanie FIR, regulację opóźnień i poziomów sygnału oraz konfigurację aktywnych zwrotnic głośnikowych.
Rozbudowane możliwości zarządzania sygnałem pozwalają stosować Altitude48ext w systemach wykorzystujących wielodrożne zestawy głośnikowe z niezależnymi kanałami wzmacniającymi dla poszczególnych przetworników. Procesor obsługuje aktywne zwrotnice do czterech dróg, umożliwiając indywidualną kalibrację torów niskotonowych, średniotonowych i wysokotonowych. Rozwiązanie to jest szczególnie przydatne w profesjonalnie projektowanych salach kinowych wykorzystujących aktywne zestawy głośnikowe o dużej mocy.
Altitude48ext poszerza również możliwości zarządzania subwooferami. Dodatkowe kanały przetwarzania pozwalają realizować systemy z dużą liczbą niezależnie sterowanych głośników niskotonowych, a także zaawansowane konfiguracje Bass Management. Każdy odpowiednio przypisany kanał może zostać poddany indywidualnej korekcji i wyrównaniu czasowemu, co ułatwia dopasowanie pracy systemu basowego do geometrii pomieszczenia oraz rozmieszczenia miejsc odsłuchowych.
Rozbudowana architektura Altitude32 i Altitude48ext umożliwia wykorzystanie pełnej konfiguracji domowego Dolby Atmos 24.1.10, obejmującej rozległą scenę dźwiękową, głośniki efektowe i sufitowe. Dodatkowa liczba wyjść może zostać przeznaczona na systemy wielodrożne, niezależne subwoofery i bardziej zaawansowane mapowanie przestrzenne. Rozwiązanie jest przeznaczone przede wszystkim do największych prywatnych sal kinowych, w których standardowe procesory wielokanałowe nie zapewniają wystarczającej liczby wyjść i możliwości konfiguracji.

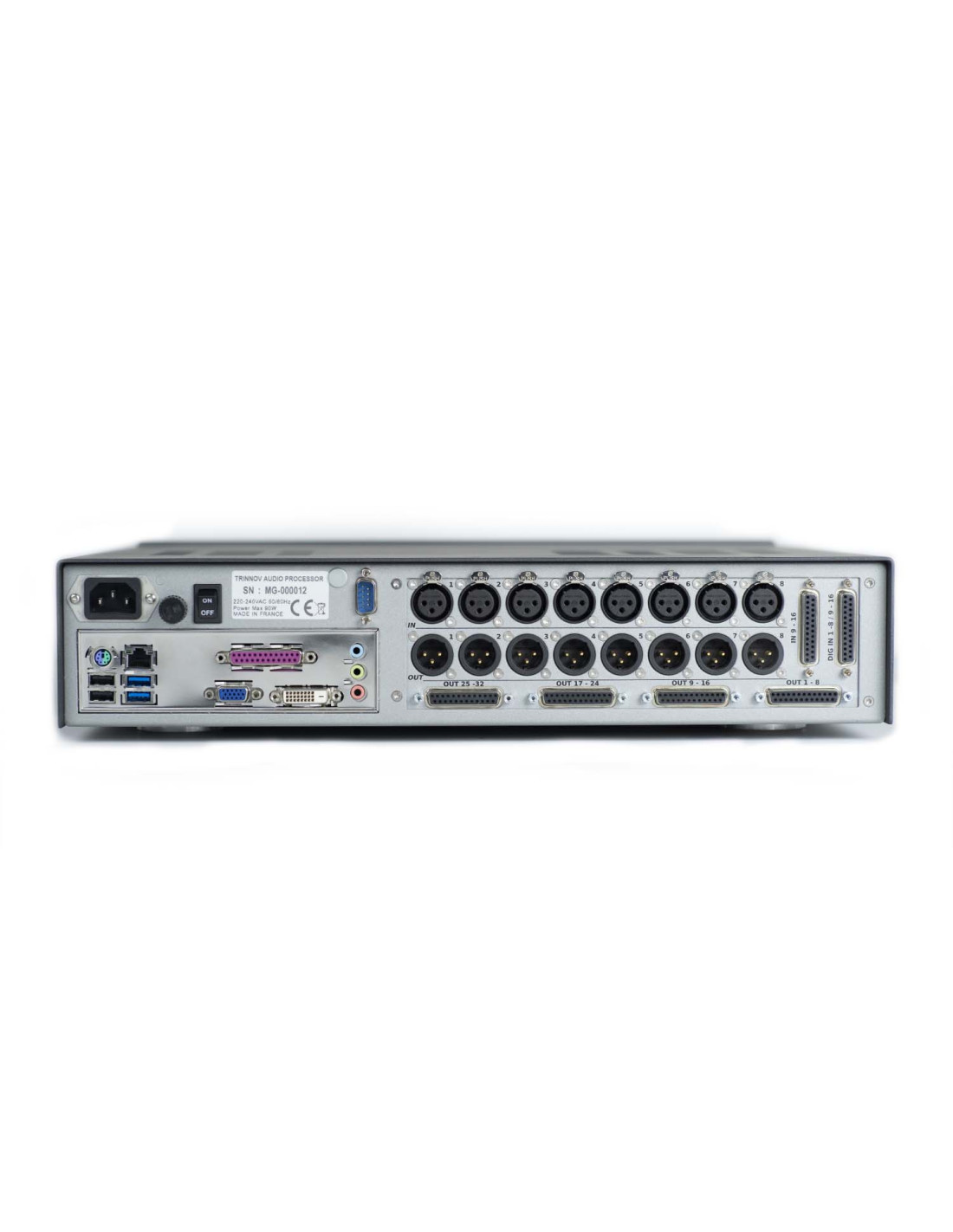

Sekcja połączeń cyfrowych obejmuje jedno wielokanałowe wejście DB25, obsługujące 16 kanałów AES/EBU. Do współpracy z końcówkami mocy przewidziano osiem symetrycznych wyjść analogowych XLR oraz cztery złącza DB25 udostępniające łącznie 32 kanały analogowe. Urządzenie posiada również osiem symetrycznych wejść analogowych XLR. Standard połączeń analogowych DB25 jest zgodny z konwencją TASCAM, ułatwiając integrację z profesjonalnym okablowaniem wielokanałowym.
Za przetwarzanie sygnału odpowiada wielordzeniowy procesor Intel wykorzystujący 64-bitową precyzję zmiennoprzecinkową. Przetworniki analogowo cyfrowe i cyfrowo analogowe pracują z rozdzielczością 24 bitów oraz częstotliwością próbkowania 48 kHz. Stosunek sygnału do szumu wynosi 119 dB dla sekcji A/C i 118 dB dla sekcji C/A, zapewniając odpowiednie parametry transmisji i przetwarzania sygnału w rozbudowanym systemie wielokanałowym.
Urządzenie wykorzystuje oddzielne układy zasilania dla sekcji audio i przetwarzania. Za odprowadzanie ciepła odpowiadają radiatory oraz wentylatory o niskim poziomie hałasu. Każde wyjście wyposażono w przekaźnik zabezpieczający AntiPop, ograniczający niepożądane impulsy podczas uruchamiania i wyłączania systemu. Obudowa o wysokości montażowej 2U umożliwia instalację urządzenia w profesjonalnych szafach rack, razem z procesorem Altitude32 i wielokanałowymi wzmacniaczami mocy.
Trinnov Altitude48ext nie jest samodzielnym procesorem kina domowego i nie zastępuje jednostki Altitude32. Stanowi specjalistyczne rozszerzenie przeznaczone do projektów wymagających bardzo dużej liczby kanałów, aktywnych zwrotnic oraz rozbudowanego zarządzania niskimi częstotliwościami. Dobór urządzenia powinien uwzględniać konfigurację procesora głównego, dostępne licencje, liczbę kanałów wyjściowych i sposób połączenia z systemem wzmacniaczy mocy.
Najważniejsze cechy:
- Typ urządzenia: wielokanałowy procesor rozszerzający AV
- Producent: Trinnov Audio
- Model: Altitude48ext
- Przeznaczenie: rozszerzenie systemów kina domowego opartych na Trinnov Altitude32
- Kompatybilność: Trinnov Altitude32 z odpowiednią konfiguracją i rozszerzeniem kanałowym
- Samodzielna praca jako procesor AV: nie
- Maksymalna liczba dyskretnych kanałów wyjściowych systemu: 48
- Maksymalna liczba wyjść przetwarzania systemu: 64
- Dodatkowe kanały optymalizacji: 32
- Platforma sprzętowa: architektura oparta na Trinnov Magnitude32
- Procesor główny: wielordzeniowy Intel
- Precyzja przetwarzania audio: 64 bity, zmiennoprzecinkowa
- Rozdzielczość przetworników A/C: 24 bity, 48 kHz
- Rozdzielczość przetworników C/A: 24 bity, 48 kHz
- Stosunek sygnału do szumu A/C: 119 dB, korekcja A
- Stosunek sygnału do szumu C/A: 118 dB, korekcja A
- Referencyjny poziom sygnału analogowego: +18 dBu przy 0 dBFS
- Tłumienie jittera: powyżej 50 dB dla częstotliwości powyżej 100 Hz
- Korekcja akustyki: Trinnov Optimizer, dodatkowe kanały optymalizacji
- Korekcja częstotliwościowa: filtry parametryczne i FIR
- Aktywne zwrotnice: obsługa konfiguracji do czterech dróg
- Kalibracja zwrotnic: półautomatyczna
- Zarządzanie basem: zaawansowany Bass Management
- Zarządzanie subwooferami: indywidualne przetwarzanie i korekcja dodatkowych kanałów niskotonowych
- Przetwarzanie sygnału: regulacja poziomów, opóźnień, filtracja i korekcja
- Przykładowa konfiguracja systemu: Dolby Atmos 24.1.10 z dodatkowymi wyjściami do zarządzania głośnikami
- Wejścia cyfrowe: 1x DB25, 16 kanałów AES/EBU
- Wejścia analogowe: 8x symetryczne XLR
- Wyjścia analogowe XLR: 8, symetryczne
- Wyjścia analogowe DB25: 4 złącza, łącznie 32 kanały
- Standard analogowych złączy DB25: TASCAM
- Impedancja wejściowa: 20 kΩ
- Wbudowane końcówki mocy: brak, wymagane zewnętrzne wzmacniacze mocy
- Zabezpieczenia wyjść: przekaźniki AntiPop na każdym wyjściu
- Chłodzenie: dedykowane radiatory i wentylatory o niskim poziomie hałasu
- Zasilanie wewnętrzne: oddzielne zasilacze sekcji audio i przetwarzania
- Napięcie zasilania: 240 V AC, 50/60 Hz
- Opcjonalne napięcie zasilania: 130 V AC
- Pobór mocy: 90 W
- Bezpiecznik sieciowy: 1 A, zwłoczny
- Wymiary: 442 x 102 x 438 mm (szerokość x wysokość x głębokość)
- Wysokość montażowa: 2U
- Montaż rack: tak, uchwyty w zestawie
- Masa: 10,2 kg
- Wymiary opakowania: 74 x 59 x 28 cm
- Masa transportowa: 15 kg
- Kolor: czarny
- Gwarancja producenta: 5 lat, z możliwością przeniesienia zgodnie z warunkami producenta
