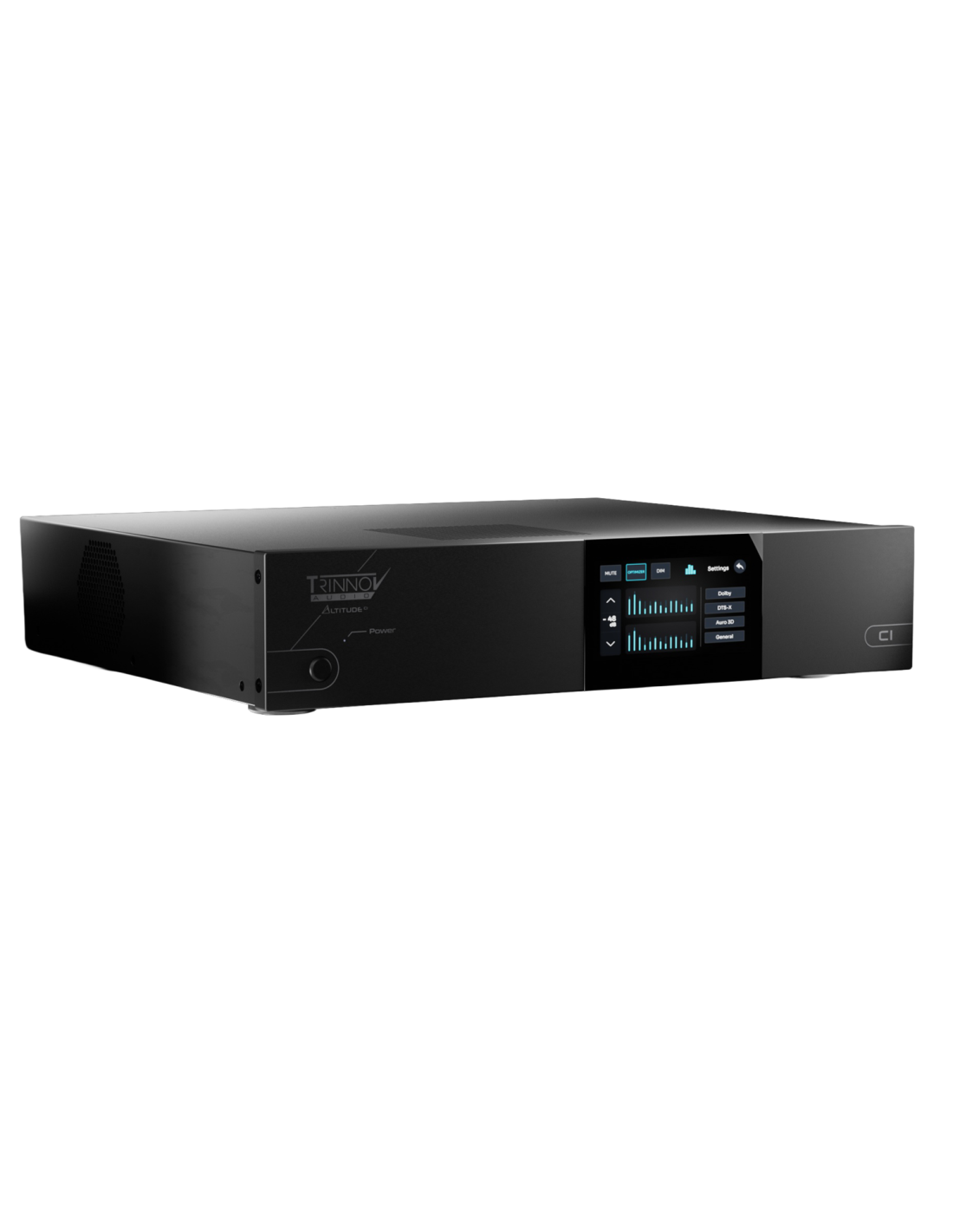

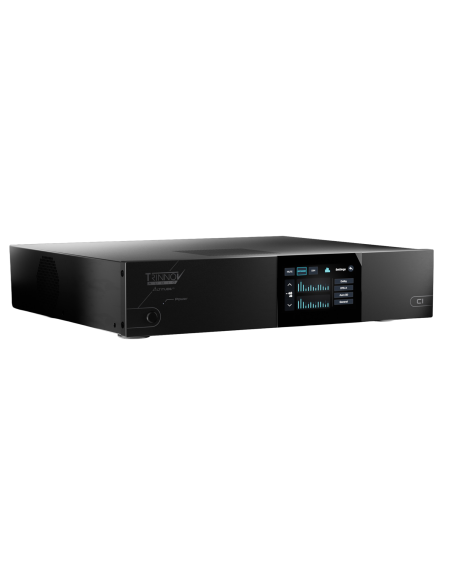

Trinnov AltitudeCI 16 to zaawansowany, szesnastokanałowy procesor AV nowej generacji, zaprojektowany do wymagających instalacji kina domowego, prywatnych sal kinowych i profesjonalnych systemów audiowizualnych. Urządzenie łączy autorskie technologie przetwarzania dźwięku Trinnov z obsługą sieciowego audio Dante i AES67 oraz rozbudowaną matrycą sygnałową. Kompaktowa obudowa o wysokości 2U umożliwia integrację procesora w szafach rack, również w instalacjach o ograniczonej przestrzeni montażowej.
Platforma AltitudeCI została opracowana z myślą o elastycznej konfiguracji liczby kanałów. Wersja AltitudeCI 16 zapewnia przetwarzanie szesnastu dyskretnych kanałów wyjściowych, a licencjonowana architektura umożliwia późniejszą rozbudowę systemu do 32 kanałów w standardowych konfiguracjach producenta. Zwiększenie liczby obsługiwanych kanałów odbywa się programowo, bez konieczności wymiany podstawowej jednostki lub instalowania dodatkowych kart wyjściowych.
Jedną z najważniejszych cech AltitudeCI jest natywna obsługa transmisji Audio over IP. Procesor wykorzystuje sprzętową implementację Dante oraz obsługę AES67 i Ravenna, zapewniając integrację z sieciowymi wzmacniaczami mocy i profesjonalną infrastrukturą audio. Urządzenie dysponuje ośmioma analogowymi wyjściami symetrycznymi, cyfrowymi złączami AES/EBU oraz wielokanałowymi wejściami i wyjściami Dante. Elastyczna matryca pozwala niezależnie przypisywać przetwarzane kanały do dostępnych wyjść analogowych, cyfrowych lub sieciowych.
AltitudeCI 16 obsługuje Dolby Atmos, DTS:X Pro, AURO-3D i IMAX Enhanced, umożliwiając odtwarzanie zaawansowanych ścieżek dźwiękowych w wielokanałowych systemach kina domowego. Technologie Dolby Surround, DTS Neural:X i Auro-Matic umożliwiają wykorzystanie większej liczby głośników także podczas odtwarzania materiałów o mniej rozbudowanej strukturze przestrzennej. Szesnaście kanałów wyjściowych pozwala między innymi zrealizować konfigurację 9.1.6 lub inne układy dopasowane do wymagań pomieszczenia i liczby subwooferów.
Za korekcję akustyczną odpowiada autorski system Trinnov Optimizer, wykorzystujący przestrzenne pomiary wykonywane dedykowanym mikrofonem 3D. Oprogramowanie analizuje charakterystykę częstotliwościową, odpowiedź impulsową, fazę, opóźnienia oraz rzeczywiste rozmieszczenie głośników. Na podstawie przeprowadzonych pomiarów przygotowywane są filtry korekcyjne, które pomagają poprawić spójność brzmienia całego systemu i ograniczyć wpływ niekorzystnych właściwości akustycznych pomieszczenia.
Technologia Trinnov 3D Remapping umożliwia kompensację różnic między fizycznym rozmieszczeniem głośników a konfiguracją przewidzianą przez odtwarzaną ścieżkę dźwiękową. Procesor wykorzystuje informacje uzyskane podczas pomiarów do odpowiedniego odwzorowania kierunków źródeł dźwięku. Rozwiązanie jest szczególnie przydatne w pomieszczeniach, w których ograniczenia architektoniczne uniemożliwiają idealne rozmieszczenie głośników zgodnie z zaleceniami systemów Dolby Atmos i DTS:X.
AltitudeCI oferuje również technologię Trinnov WaveForming, umożliwiającą zaawansowaną kontrolę odtwarzania niskich częstotliwości. System wykorzystuje odpowiednie rozmieszczenie subwooferów, przetwarzanie sygnału i optymalizację czasową w celu ograniczania rezonansów oraz poprawy równomierności basu w obszarze odsłuchowym. W połączeniu z rozbudowanym systemem Bass Management pozwala precyzyjnie zarządzać współpracą subwooferów i głównych zestawów głośnikowych. Możliwości konfiguracji zależą od liczby dostępnych kanałów oraz zastosowanego układu głośników.
Za przetwarzanie dźwięku odpowiada autorska platforma programowa Trinnov wykorzystująca obliczenia zmiennoprzecinkowe o precyzji 64 bitów. Procesor zachowuje natywną częstotliwość próbkowania sygnału, z obsługą materiałów do 192 kHz zależnie od liczby aktywnych kanałów i sposobu połączenia. W przypadku transmisji Dante i AES67 częstotliwość próbkowania może podlegać ograniczeniom wynikającym z konfiguracji sieci audio.
Urządzenie wyposażono w cztery wejścia i dwa wyjścia HDMI 2.1 o przepustowości do 40 Gb/s. Obsługa obrazu 8K przy 60 Hz oraz 4K przy 120 Hz umożliwia współpracę z nowoczesnymi telewizorami, projektorami, odtwarzaczami i konsolami. Dolby Vision, HDR10, HDR10+ i HLG zapewniają zgodność z popularnymi formatami HDR, natomiast VRR i ALLM wspierają systemy wykorzystywane również do gier. Funkcje ARC i eARC umożliwiają przesyłanie dźwięku zwrotnego z kompatybilnego telewizora.
Rozbudowana architektura sieciowa obejmuje trzy porty Gigabit Ethernet, w tym jeden RJ45 i dwa gniazda SFP, które mogą współpracować z odpowiednimi modułami światłowodowymi lub miedzianymi. Procesor pozwala konfigurować odseparowane sieci, połączenia redundantne i tryb zintegrowanego przełącznika. Takie rozwiązanie ułatwia projektowanie niezawodnych instalacji Audio over IP, w których ważna jest separacja ruchu sterującego i transmisji wielokanałowego dźwięku.
AltitudeCI został przygotowany do współpracy z wielokanałowym wzmacniaczem mocy Trinnov Amplitude16 wyposażonym w opcjonalną kartę Dante. Sieciowa transmisja sygnału pozwala ograniczyć liczbę analogowych przewodów połączeniowych i uprościć dystrybucję dźwięku w rozbudowanych instalacjach. Procesor może również współpracować z innymi kompatybilnymi wzmacniaczami wyposażonymi w odpowiednie wejścia analogowe, cyfrowe lub sieciowe.

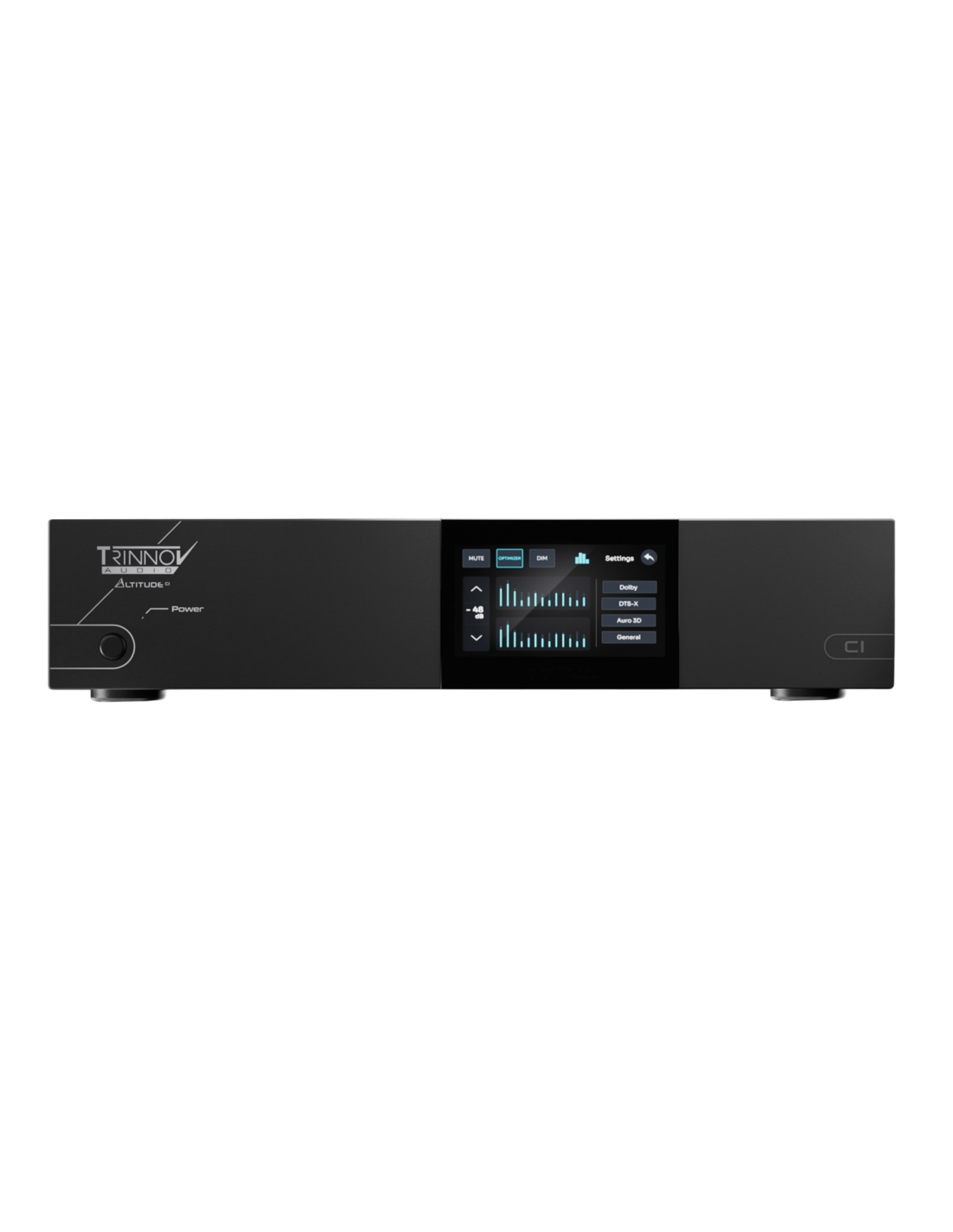

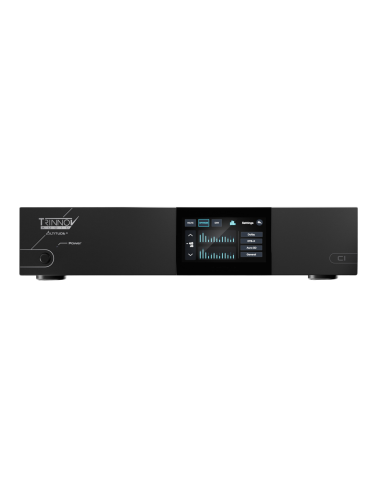

Przedni panel urządzenia wyposażono w kolorowy ekran dotykowy o przekątnej 5 cali, umożliwiający podgląd stanu pracy oraz podstawowych ustawień systemowych. Konfiguracja jest dostępna również przez interfejs przeglądarkowy, aplikacje komputerowe Trinnov dla Windows i macOS oraz aplikacje mobilne dla systemów iOS i Android. Obsługa RS232, sterowania IR, programowalnych wyjść Trigger oraz integracja z popularnymi systemami automatyki ułatwiają zastosowanie procesora w profesjonalnie projektowanych instalacjach.
Ważną funkcją AltitudeCI jest możliwość zdalnego monitorowania, aktualizacji i diagnostyki przez autoryzowanych partnerów Trinnov. Dostęp serwisowy za pośrednictwem platformy my.trinnov.audio pozwala przeprowadzać określone czynności konfiguracyjne bez konieczności każdorazowej wizyty instalatora. W połączeniu z modułową strukturą licencji, niewielkimi wymiarami i możliwością rozbudowy systemu AltitudeCI 16 stanowi nowoczesne centrum przetwarzania dźwięku dla zaawansowanego kina domowego.
Najważniejsze cechy:
- Typ urządzenia: wielokanałowy procesor AV i przedwzmacniacz kina domowego
- Producent: Trinnov Audio
- Model: AltitudeCI
- Wersja: 16 kanałów przetwarzania
- Rodzina produktów: Trinnov Altitude
- Platforma: skalowalna architektura Audio over IP
- Liczba licencjonowanych kanałów wyjściowych: 16
- Zakres konfiguracji platformy: od 8 do 32 kanałów
- Rozbudowa liczby kanałów: programowa, w krokach co 2 kanały
- Maksymalna liczba kanałów w standardowej konfiguracji: 32
- Rozszerzenie do 64 kanałów: specjalna konfiguracja producenta na zamówienie
- Wbudowane końcówki mocy: brak, wymagane zewnętrzne wzmacniacze mocy
- Precyzja obliczeń audio: 64 bity, zmiennoprzecinkowa
- Maksymalna częstotliwość próbkowania: do 192 kHz, zależnie od liczby kanałów i sposobu transmisji
- Dźwięk przestrzenny: Dolby Atmos, DTS:X Pro, AURO-3D i IMAX Enhanced
- Przetwarzanie przestrzenne: Dolby Surround, DTS Neural:X i Auro-Matic
- Korekcja akustyki: Trinnov Optimizer
- System pomiarowy: przestrzenna kalibracja 3D z dedykowanym mikrofonem Trinnov
- Korekcja sygnału: charakterystyka częstotliwościowa, fazowa, poziomy i opóźnienia
- Mapowanie przestrzenne: Trinnov 3D Remapping
- Optymalizacja basu: Trinnov WaveForming
- Zarządzanie basem: zaawansowany system Bass Management
- Matryca sygnałowa: niezależne przypisywanie kanałów do wyjść analogowych, cyfrowych i sieciowych
- Wejścia HDMI: 4
- Wyjścia HDMI: 2
- Standard HDMI: 2.1, HDCP 2.3
- Maksymalna przepustowość HDMI: 40 Gb/s
- Obsługa obrazu: do 8K przy 60 Hz lub 4K przy 120 Hz
- Próbkowanie chrominancji 8K/60 Hz: 4:2:0
- Próbkowanie chrominancji 4K/120 Hz: do 4:4:4
- Formaty HDR: HDR10, HDR10+, Dolby Vision i HLG
- Funkcje HDMI: VRR, ALLM i FRL
- Kanał zwrotny audio: ARC i eARC
- Menu ekranowe: OSD

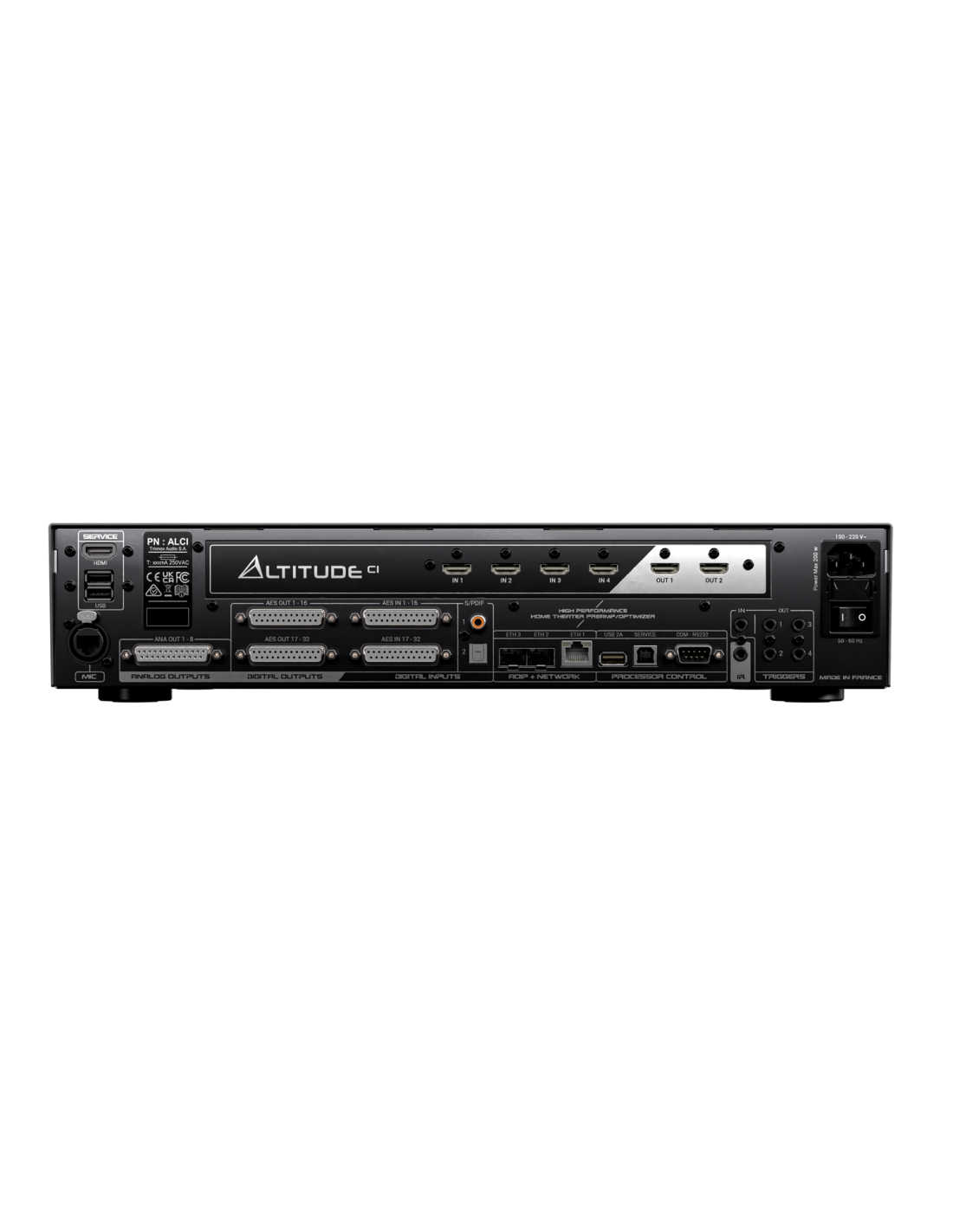

- Wyjścia analogowe: 8 kanałów symetrycznych przez złącze DB25
- Standard analogowego złącza DB25: TASCAM
- Maksymalny poziom wyjściowy analogowy: +18 dBu
- Zniekształcenia THD+N wyjść analogowych: –110 dB, 1 kHz, 0 dBFS, pasmo 20 kHz
- Zakres dynamiki wyjść analogowych: 115 dB, korekcja A
- Cyfrowe wejścia AES/EBU: do 32 kanałów przez 2 złącza DB25
- Cyfrowe wyjścia AES/EBU: do 32 kanałów przez 2 złącza DB25
- Wejścia cyfrowe S/PDIF: 1x współosiowe RCA i 1x optyczne Toslink
- Sieciowy standard audio: Dante i AES67
- Dodatkowy protokół sieciowego audio: Ravenna
- Kanały wejściowe Dante: do 32
- Kanały wyjściowe Dante: do 32, ograniczone licencją kanałową
- Integracja z serwerami kinowymi: kompatybilność AES67
- Porty sieciowe: 3x Gigabit Ethernet
- Złącza sieciowe: 1x RJ45 i 2x SFP
- Konfiguracja sieci: tryb przełącznika, sieci izolowane i połączenia redundantne
- Współpraca ze wzmacniaczami: Trinnov Amplitude16 z opcjonalną kartą Dante oraz kompatybilne wzmacniacze innych producentów
- Odtwarzanie sieciowe: UPnP
- Obsługiwane formaty UPnP: FLAC, WAV, MP3 i OGG
- Roon Ready: funkcja zapowiedziana przez producenta, zależna od certyfikacji i aktualizacji
- Audirvana: integracja zapowiedziana przez producenta
- Wejście mikrofonu pomiarowego: Ethercon z zasilaniem mikrofonu
- Kompatybilny mikrofon: nowej generacji Trinnov 3D Ethercon
- Wyświetlacz: kolorowy ekran dotykowy, 5 cali
- Sterowanie komputerowe: aplikacja Trinnov dla Windows i macOS
- Sterowanie mobilne: aplikacja dla iOS i Android
- Sterowanie przez przeglądarkę: interfejs Web UI
- Sterowanie szeregowe: RS232
- Sterowanie podczerwienią: wejście IR 3,5 mm
- Sterowanie Trigger: 1 wejście i 3 programowalne wyjścia 12 V
- Integracja automatyki: Crestron, Control4, Savant, RTI, AMX, Nice i AVA
- Zdalne zarządzanie: platforma my.trinnov.audio
- Aktualizacje oprogramowania: obsługiwane
- Zasilanie: 100 do 240 V AC, automatyczne dostosowanie napięcia
- Maksymalny pobór mocy: 140 W
- Maksymalna emisja ciepła: 480 BTU/h
- Chłodzenie: wentylatory wyciągowe sterowane temperaturą
- Wysokość montażowa: 2U
- Wymiary bez uchwytów i nóżek: 438 x 88 x 371 mm (szerokość x wysokość x głębokość)
- Wymiary z uchwytami i nóżkami: 482 x 97 x 371 mm (szerokość x wysokość x głębokość)
- Masa: 8,6 kg
- Kolor: czarny front ze szczotkowanego aluminium i przydymionego szkła
- Wyposażenie i akcesoria: odbiornik IR, moduł RJ45 do gniazda SFP, elementy montażowe; pełna zawartość zestawu do potwierdzenia
- Pilot IR: wyposażenie opcjonalne
- Mikrofon pomiarowy 3D: wymagany do kalibracji, kompletacja do potwierdzenia u dystrybutora
