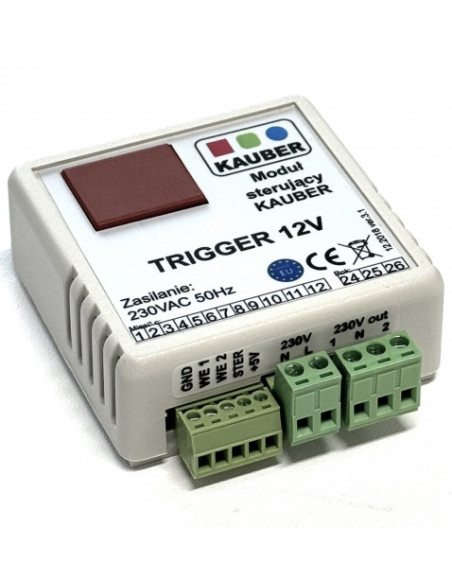

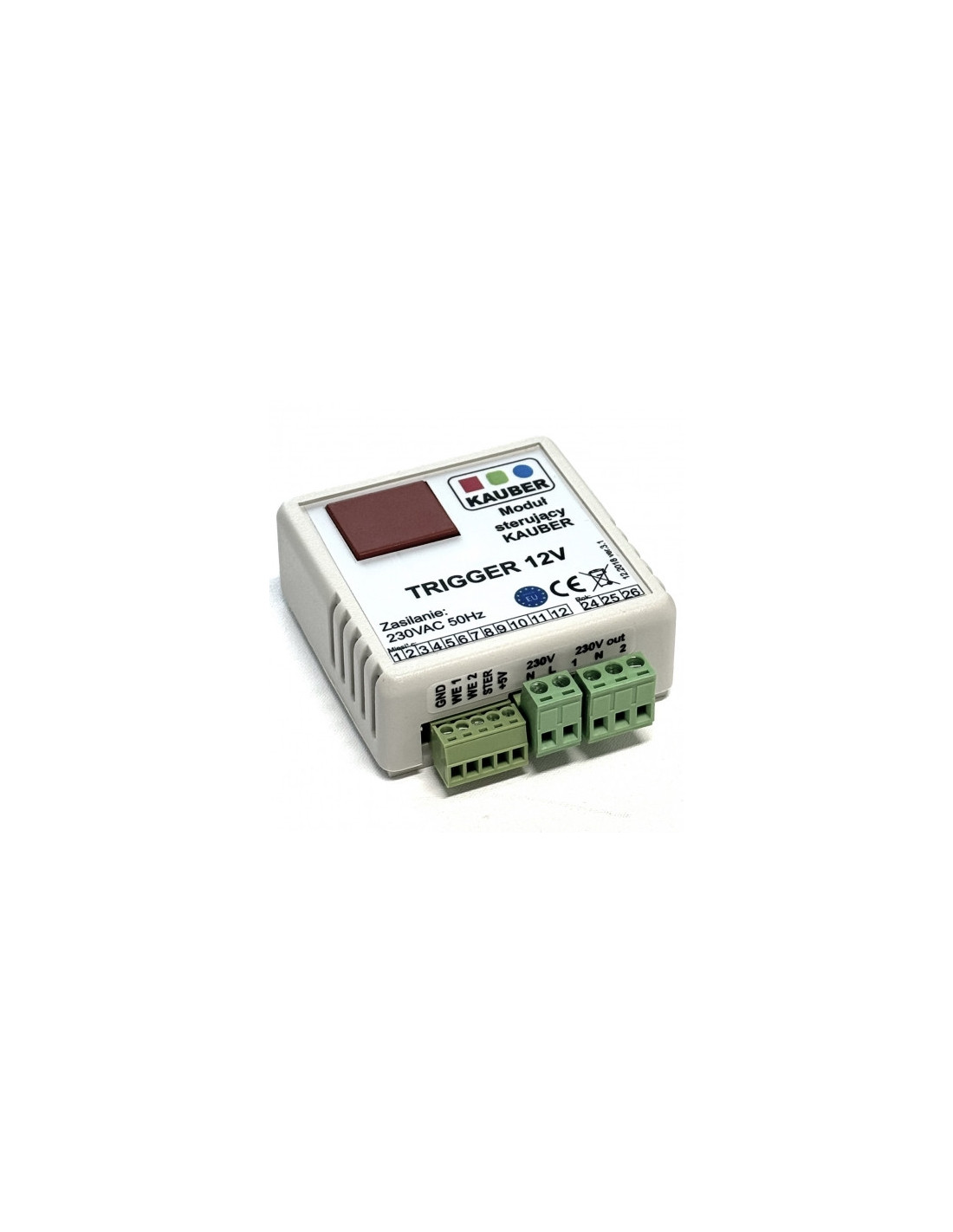

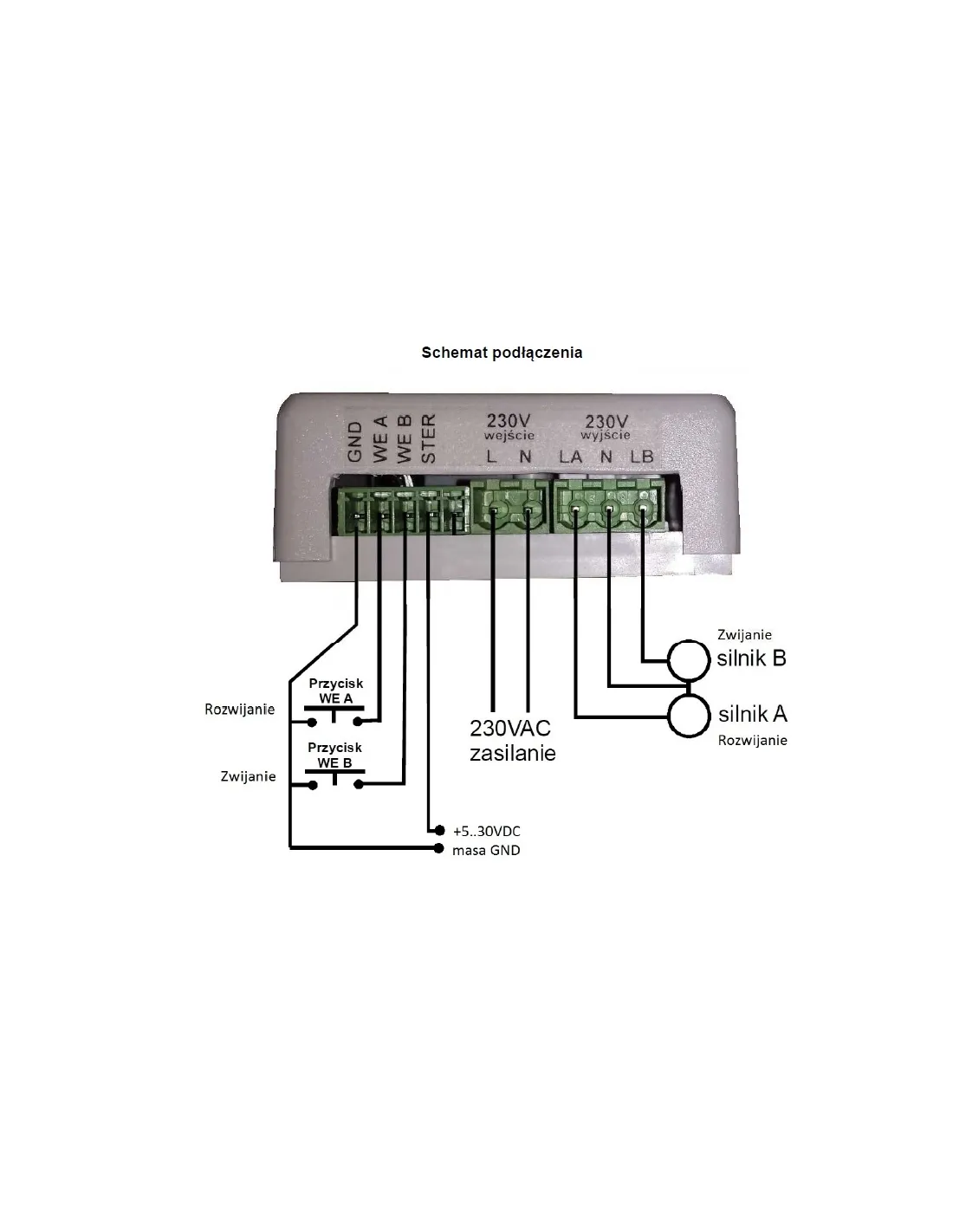

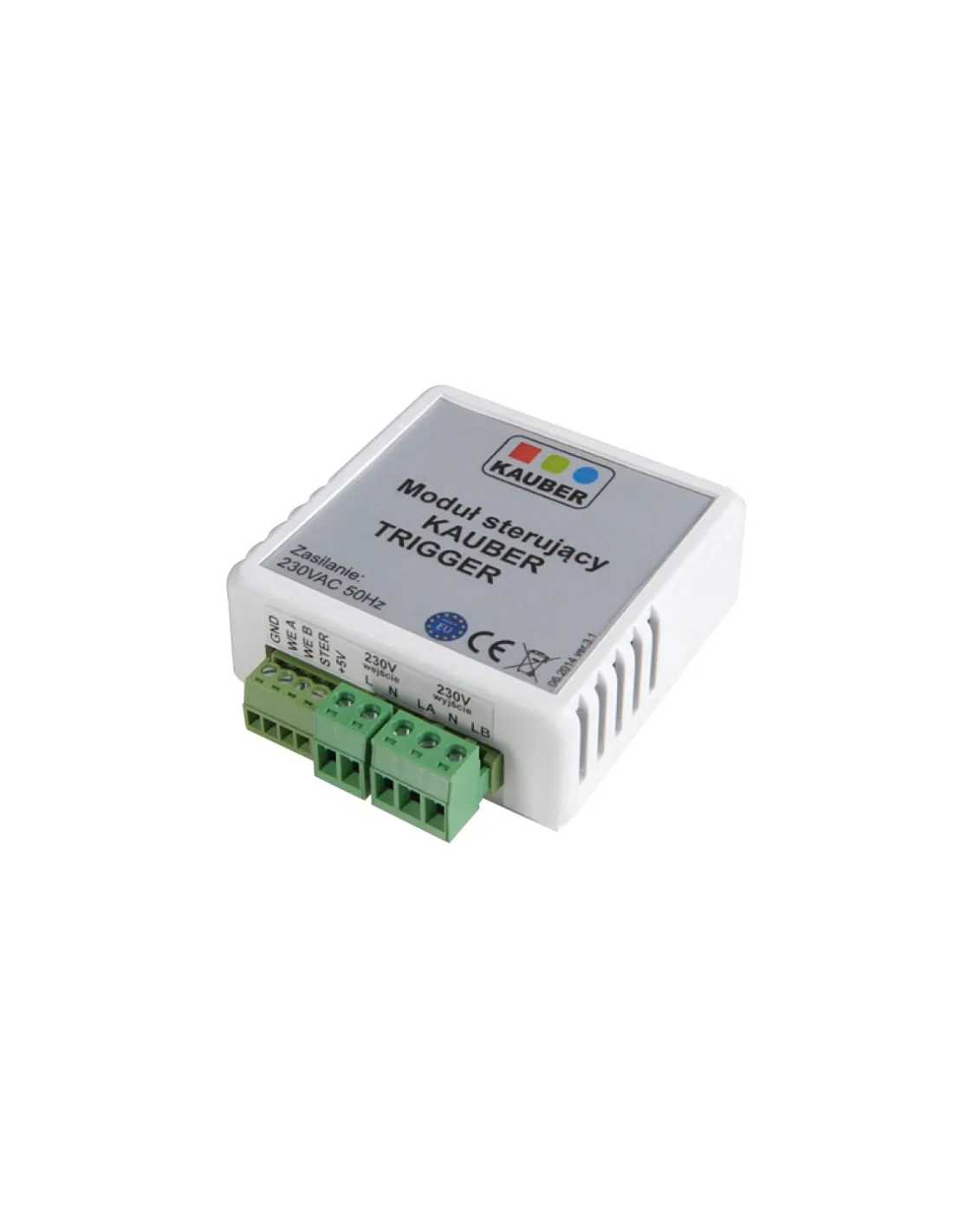

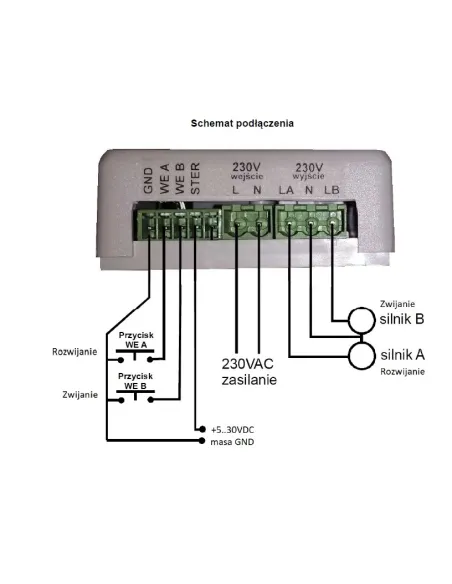

Kauber Trigger 12V to przewodowy moduł sterujący, który automatyzuje pracę ekranu projekcyjnego lub windy sufitowej na podstawie sygnału niskonapięciowego. Sterowanie odbywa się napięciem z zakresu +5…30V DC podanym na wejście STER: pojawienie się napięcia uruchamia rozwijanie/opuszczanie, a zanik napięcia uruchamia zwijanie/chowanie.
Moduł może być wyzwalany klasycznym wyjściem Trigger z projektora/amplitunera, ale instrukcja przewiduje też użycie zasilania z portu USB (jeśli port jest aktywny tylko wtedy, gdy urządzenie jest włączone) jako źródła 5V do wyzwolenia wejścia STER.
Dodatkowo dostępne jest sterowanie ręczne przez przełącznik klawiszowy (bez podtrzymania lub z podtrzymaniem). Tryb pracy wejścia przełącznika wybiera się programowo:
tryb stabilny: ruch trwa tak długo, jak trzymany jest przycisk,
tryb chwilowy: krótkie naciśnięcie uruchamia ruch na 90 sekund.
Wyjścia 230V dla kierunków ruchu są załączane na 80 sekund (czas działania kierunków dla automatyki trigger).
Moduł jest zasilany z 230V AC, obsługuje obciążenie do 2,5A, a pobór w czuwaniu wynosi 0,5VA. Producent podkreśla zasady montażu: do ekranu/windy nie powinno być podłączone więcej niż jedno zewnętrzne sterowanie i do jednego sterowania nie należy podłączać więcej niż jednego urządzenia.
Najważniejsze cechy:
- Sterowanie ekranem/windą sygnałem +5…30V DC (wejście STER)
- Automatyka: napięcie = rozwijanie, brak napięcia = zwijanie
- Możliwość wyzwolenia z USB 5V (jeśli USB jest aktywne tylko po włączeniu urządzenia)
- Sterowanie ręczne przełącznikiem klawiszowym: tryb stabilny lub chwilowy (90 s)
- Czas pracy wyjść kierunkowych dla automatyki trigger: 80 s
- Dane techniczne: 230V AC, 2,5A max, 0,5VA czuwanie
- Zasady instalacyjne: 1 sterowanie = 1 ekran/winda; nie łączyć wielu sterowań do jednego napędu
